本儀表系按國家標準：GB/T1226-2001《一般壓力表》國家標準;GB3836. 1-2000《爆炸性氣體環境用電氣設備第一部分：通用要求》;GB3836. 2-2000《爆炸氣體環境用電設備第9部分：隔爆型“d”》的有關規定及JB/T9773-1999《電接點壓力表》行業標準規定設計、制造。

本儀表的防爆類別為隔爆型，其防爆標志dⅡBT6 。本產品為壓力測量電接點控制壓力表，擁有可靠性、長期穩定性設計，結合了世界領先的微處理技術和先進的模數轉換算法，達到高精度，低功耗的要求。采用大屏幕的液晶顯示技術，使數據清晰易讀。耐腐蝕，抗震動，可以應用在多種復雜的環境中。陶瓷傳感器經久耐用，安全衛生，可應用在食品衛生行業，是替代傳統機械表的理想選擇。廣泛適用于各種液體、氣體的壓力測量場合。兩點閥值設置，兩個常開電接點，可控制報警裝置和動力設備。出廠校準，用戶免校準。大屏幕液晶顯示壓力數值，方便現場工人操作。

1.性能指標：

測量物質：氣體、液體，可燃性物質需定貨時說明

供電電壓：直流24V非開關電源

供電電流：200mA

電接點最大負載：1A（AC250V）

參考精度：0.25%；0.5% ；1.0%

測量范圍：0～100Mpa（可選）；0～10Kpa～600Kpa （可選）；

真空：-100Kpa～0Kpa（可選）-0.1～ 0 Mpa

壓力真空：-0.1～2.4Mpa（可選）；- 100～2400Kpa

壓力單位可選：Mpa 、Kpa、Kgf/cm2、Bar、mBar、Psi、KN、mmAq mmHo、Torr mmhg、atm

屏幕信息量：4位9段    工作溫度：-10~85℃

運輸溫度：-30~50度          數據更新率：3次/秒

2.系統連接圖：

3.裝配使用：

3.1．安裝說明

儀表使用干式陶瓷壓力傳感器，對安裝的角度無要求。儀表壓力導入口使用M20的外羅紋和壓力容器相連接，也可定制其他類型的連接接口。儀表外型尺寸見其它章節。

3.2．測量說明

使用時先將儀表固定在管道或者壓力容器上，為保證測量精度，測量的氣體或者液體溫度最好為常溫，儀表也可以測量85℃以下的氣體或者液體，此時精度會有所損失。

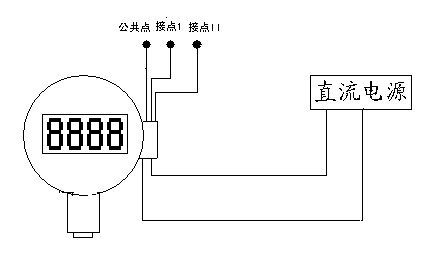

3.3．接線圖

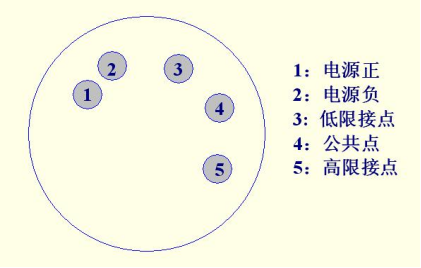

圖2：電接點接線柱示意圖

3.4．接點閥值設定

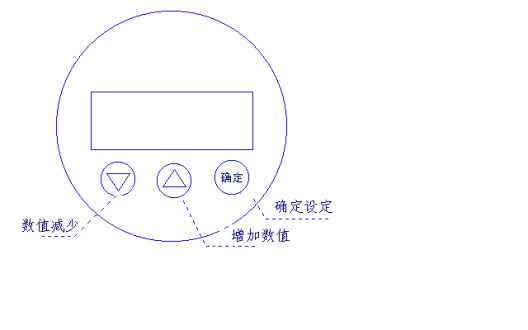

 圖3  面板示意圖

本儀表有兩路電接點（一個常閉，一個常開），正確使用之前要對動作壓力數值進行設定，出廠默認的兩個動作壓力數值均為滿量程。儀表的正面面板下半部分可看到三個操作按鈕（見圖2），最右邊的按鈕負責進入壓力數值設定模式，按下設定進入鍵(1秒鐘后松開，即可進入低限接點（該接點為常閉接點）L，壓力數值設置程序，此時液晶屏幕顯示的即為上次設定的數值，然后按△鍵增加數值，按▽鍵減少數值，到達你希望設定的壓力數值的時候，按下確認鍵1.5秒以上松開，此時存儲低限接點壓力數值。立即進入高限接點（該接點為常開接點）H壓力數值設定程序，方法同上一個電接點設置方法，然后按確認1.5秒鍵后徹底完成設定。

3.5．電接點使用方法

本儀表有二路電接點（一個常閉，一個常開）。當壓力超過設置的動作閥值時，相對應的電接點閉和，電接點能承受1A，250V交流電壓。

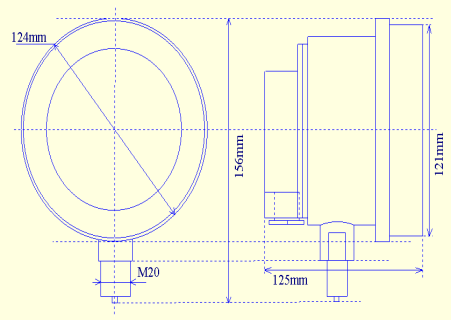

3.6 外型尺寸

3.7故障診斷：

本產品具有傳感器失效診斷和過量程保護的功能，當壓力傳感器沒有可靠的連接在電路上的時候，儀表能自動診斷到該狀態，并且在液晶顯示屏上給出“Err”字樣。此狀態一直維持，直到傳感器重新可靠的工作。

當測量的壓力范圍超過儀表測量范圍的10%的時候，此時為過量程狀態，為了儀表的安全建議及時解決這種情況。這種情況下液晶顯示屏仍會正常顯示壓力數值，但精度會有所降低。防止儀表的損壞，請在使用大于經常使用的最大壓力值20%左右測量范圍的儀表。

其它不明狀態，非人為損壞的，我們提供一年免費維修。

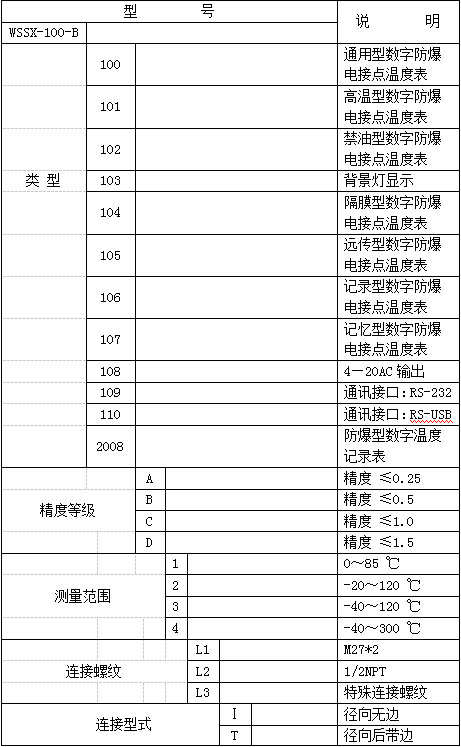

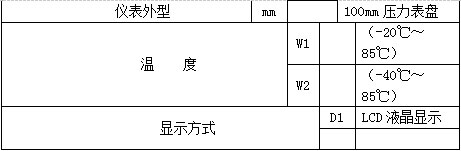

數字防爆電接點壓力表選型表
