一.用途

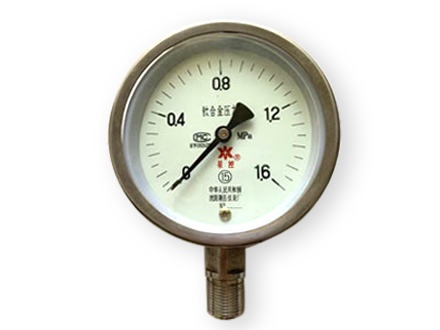

       鈦合金壓力表、壓力真空表、真空表適用于測量對鈦合金不起腐蝕作用的強腐蝕介質的壓力或真空。

       二.結構與原理

       儀表是由測量系統（包括接頭、彈簧管、齒輪傳動機構）、指示部分（包括指針、度盤）、表殼部分組成。其工作原理是基于彈性元件- 彈簧管變形。當被測介質由接頭進入彈簧管自同端產生位移，此位移借助連桿經齒輪傳動機構的壓力傳遞和放大、使指針在度盤上指示出壓力。

1.接頭   2.連桿  3.傳動機構  4.表殼  5.彈簧管  6.指針  7.度盤  8.罩圈

       三.型式、規格及安裝尺寸

       三.安裝與使用

       1、儀表使用環境溫度為-40 ~ 70 ℃ ，相對濕度不大于80%。如果偏差正常使用溫度20±5℃時，須計入溫度附加誤差。

       2、儀表必須埀安裝，力求與測定點保持同一水平，如相差過高應計入液柱所引起的附加誤差，測量氣體時不必考慮。安裝時勿將表殼后部防爆口阻塞，以免影響防爆性能。

       3、儀表正常使用的測量范圍：在靜壓下不超過測量上限的3/4，在波動壓力下不應超過測量上限的2/3。在上述兩種壓力情況下壓力表測量最低壓力都不應低于測量上限的1/3，測量真空時真空部分全部使用。

       4、使用時如果遇到儀表指針矢靈或內部機件松動、不能正常工作等故障時應進行檢修，如是我廠產品質量問題，實行三包。

       5、儀表應避免震動和碰撞，以免損壞。

       6、訂貨時請注明：儀表型號及名稱;儀表的測量范圍;儀表的精度等級;儀表的包裝要求和其它。

       7、根據用戶使用要求可進行特殊設計。

       8、使用中的儀表，按使用情況必須定期檢驗。
